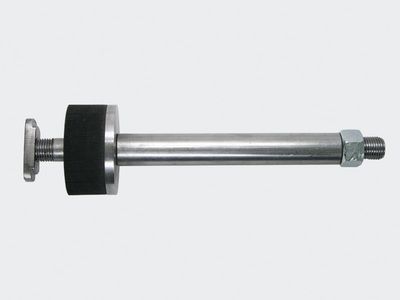

Obturador/packer de tablestacado

3 Variantes de visualización

clamping rubber 20 mm, external thread G1/4", free passage Ø 9 mm, with rectangular anchor plate 35x18xØ6 mm, glued in coupling, frontal saw-cut for directional sign, quick acting butterfly nut, assembly opening 22x40

Tapered screw packer
Ø 7 x 135 mm

for borehole Ø 7 mm, inside-Ø 2,5 mm, external thread R1/4", internal thread M6

internal thread R1/4", free passage Ø 7 mm, connection quick snap

2 Variantes de visualización

LP Ball valve
internal thread G3/4"

max. 40 bar, Geka coupling

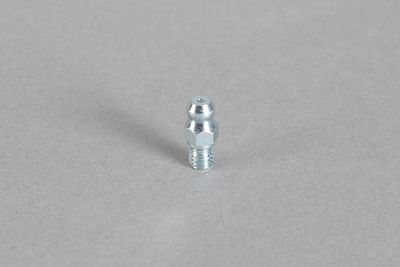

steel, internal thread G3/4", external thread G1/4"

Basic element for ram injection lance ML
G1/4" (Ø 13 mm)

cone-shaped tip, lateral outlets Ø 4 mm in distance of 125 mm, one-sided external thread G1/4"

2 Variantes de visualización

Gel pan head nipple
internal thread G1/4", AF17

opening pressure approx. 3 bar, sealing ring

Obturador/packer de tablestacado

El empaquetador de tablestacado está diseñado para la inyección detrás de las tablestacas. Se pueden colocar inyecciones de resina y geles de acrilato, así como materiales minerales mediante diversos tamaños y sistemas de conexión.

Modo de empleo

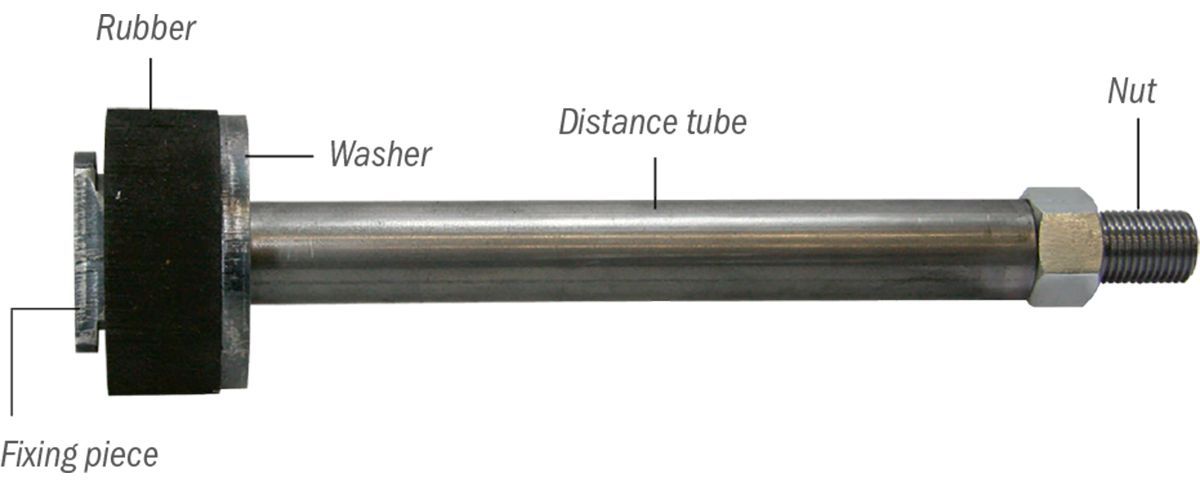

La pieza de fijación se guía mediante el orificio de perforación y queda suspendida de la pared posterior. Al apretar con una tuerca o con una mordaza se sujeta el empaquetador. La goma sella la superficie plana del orificio de perforación. Como alternativa se puede usar el empaquetador de tornillo cónico. Este se atornilla en la pared de tablestacas y queda sellado.

Obturador/packer de tablestacado

Obturador/packer de tablestacado

Modo de empleo
